Mi a pillangószelep alapszerkezete?

Melyek azok az összetevők, amelyek a magszerkezetét alkotjákpillangószelep?

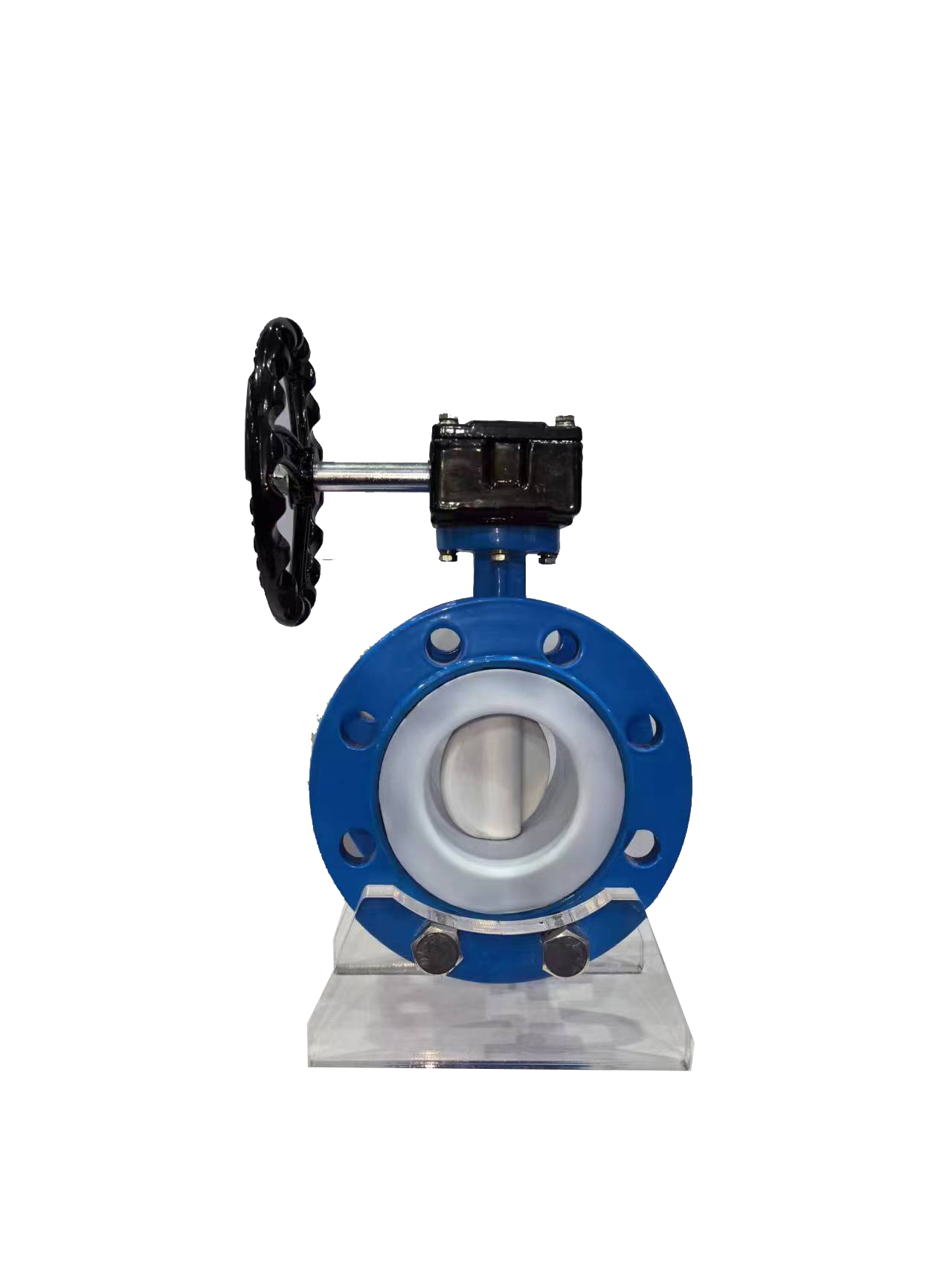

A mag szerkezete apillangószelepfőként egy szeleptestet, egy szelepszárat, egy pillangólemezt és egy tömítőelemet tartalmaz. A szeleptest általában egyenesen átmenő hengeres szerkezet, sima belső falakkal a közeg áramlási ellenállásának csökkentése érdekében; A szelepszár a meghajtó eszközhöz és a pillangólemezhez csatlakozik, amely a nyomaték átviteléért és a pillangólemez forgásának vezérléséért felelős; A pillangólemez egy nyitó és záró alkatrész, amely a szelepszár tengelye körül (0 °~90 °) elforgatva szabályozza az áramlást, és alakja közvetlenül befolyásolja az áramlási kapacitást; A tömítőelem szelepülékből és tömítőanyagból áll, amely közvetlenül befolyásolja a közeg kompatibilitását és tömítési teljesítményét.

Mik a legfontosabb részletekpillangószeleplemez tervezés?

A pillangószelepek alapelemeként a pillangólemezek kialakítása közvetlenül befolyásolja az áramlási jellemzőket és a tömítési teljesítményt. A szabványos áramvonalas pillangólemez ív alakú éllel rendelkezik, amely csökkentheti a folyadék ellenállását, de a görbületi sugárnak meg kell egyeznie a csővezeték átmérőjével, különben könnyen örvények keletkezhetnek; Az excenteres pillangólemezek (például egy-, kettős- és három-excentrikus) csökkentik a tömítőfelület kopását a szelepszár középpontjának eltolása révén, a hármas excentrikus pillangólemez pedig további dőlésszöget ad a zéró szivárgás, valamint a magas hőmérséklet- és nyomásállóság eléréséhez; A szabálytalan pillangólemez vezetőbordákkal van kialakítva a részecskéket tartalmazó közeg számára a részecskék eltömődésének elkerülése érdekében.

Hogyan befolyásolja a pillangószelepek tömítőeleme a teljesítményt?

A tömítőelem a kulcsa a közeglezárásnak és az áramlásszabályozásnak a pillangószelepekben. A szelepülék anyagát a közeg jellemzőinek megfelelően kell kiválasztani, mint például a jó olajállóságú, de alacsony hőmérsékleten könnyen keményedő nitril-kaucsuk (NBR) és az erős korrózióállóságú, de magas költségű fluorgumi (FKM); A fém szelepülésnek meg kell egyeznie a pillangólemez anyagának keménységi különbségével, hogy elkerülje a kölcsönös súrlódás okozta szivárgást. Ezenkívül a tömítési nyomásarányt pontosan szabályozni kell. Ha túl magas, az a szelepülék deformálódását okozza, ha pedig túl alacsony, akkor nem illeszkedik szorosan, közvetlenül befolyásolva a tömítő hatást.
