Pillangószelep kiválasztása: Hogyan lehet választani a lágy tömítés és a kemény tömítés között?

PillangószelepKiválasztás: Hogyan lehet választani a lágy tömítés és a kemény tömítés között?

A pillangószelepek kiválasztása során a lágy lezárt pillangószelepek és a kemény lezárt pillangószelepek közötti választás közvetlenül befolyásolja a rendszer tömítési teljesítményét, az élettartamot és a költségeket. A kettő közötti alapvető különbség a tömítőanyagban és az alkalmazandó forgatókönyvekben rejlik, amelyeket három szempontból átfogóan kell megítélni: közepes jellemzők, hőmérséklet és nyomás, valamint a nyitási és záró frekvencia.

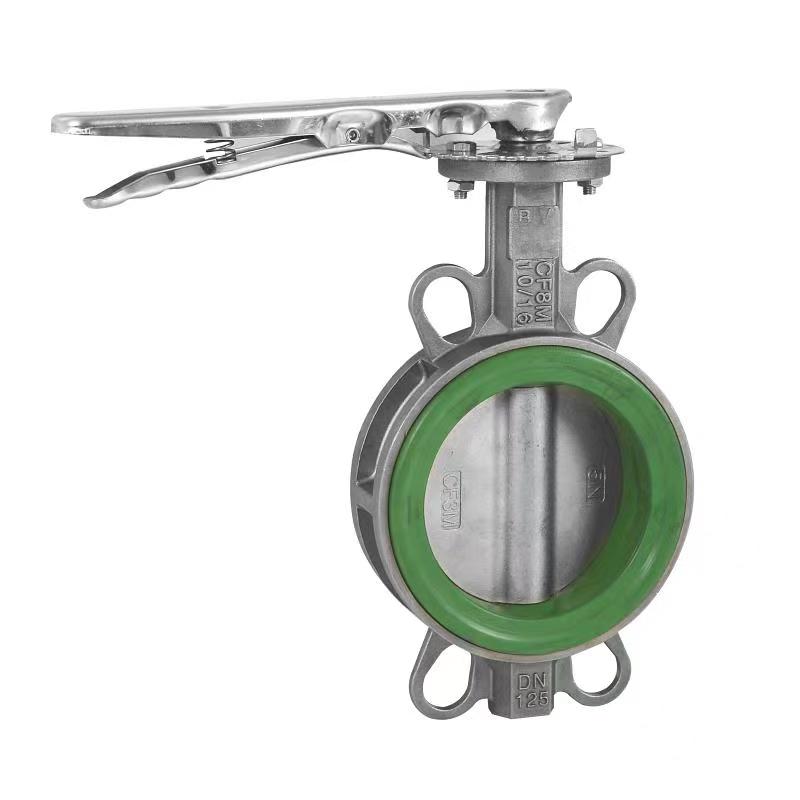

A lágy lezárult tömítőpárpillangószelepekGyakran gumi (például nitril gumi, EPDM gumi) vagy fluoroplasztikus (például PTFE) használ, amelynek előnyei vannak a nulla szivárgás tömítésének, valamint az alacsony nyílási és záró nyomatéknak. Ha a közeg szobahőmérsékleten tiszta víz, gáz vagy gyengén korrozív folyadék (például szennyvíz, légkondicionáló keringő víz), és a nyomás ≤ 1,6 mPa, a lágy lezárt pillangószelep kétirányú buborékszintű tömítést érhet el, különösen alkalmasak, különösen alkalmasak szigorú szivárgási sebességgel (például vízellátási csővezetékek, élelmiszer-feldolgozó). Meg kell azonban jegyezni, hogy a gumi hőmérsékleti ellenállásának felső határa általában 120 ℃, és a fluoroplasztika esetében ez 180 ℃. Ennek a tartománynak a túllépése miatt a tömítő felület megkeményedhet vagy deformálódhat, ami szivárgáshoz vezethet.

A kemény lezárt pillangószelepek magas hőmérsékletet és magas nyomású ellenállást érnek el a fém (például rozsdamentes acél, kemény ötvözet) révén, a fémhez vagy a fémig, a kerámia tömítéspárokig. A gőz, a hőolaj, a magas hőmérsékletű gáz (például a 300 ℃ feletti) vagy a részecskék (például az iszap, a légyhamu) munkakörülményeiben a kemény lezárt pillangószelep merev tömítőfelülete ellenállhat a kopásnak és az eróziónak, és a kiszolgálási élettartam 3-5-szerese a puha tömítésnek. Például a kettős excentrikus, keményen lezárt pillangószelepeket általában használják a kazán táplálék -csővezetékeiben az energiaiparban. Excentrikus szerkezetük csökkentheti a tömítő felület súrlódását, miközben kiegyensúlyozhatja a hőmérséklet -ellenállást, valamint a nyitás és a bezárás rugalmasságát.

Két fő tévhit van, amelyek tudatában vannak egy termék kiválasztásakor: Először is, nem szabad vakon folytatni a kemény pecséteket. Ha a közegben nincsenek magas hőmérsékletű részecskék, akkor a kemény lezárt pillangószelepek magas költségei, valamint nagy nyílási és záróerő hátrányossá válik; Másodszor, a lágy lezárt pillangószelepek ≠ alacsony nyomású besorolás. A szeleptest megvastagításával és a tömítés kialakításának megerősítésével néhány puha lezárt pillangószelep 2,5 mPa nyomást képes ellenállni, de az anyagi igazolást (például a WRAS, CE) meg kell erősíteni a gyártóval.

Következtetés: Puha lezártpillangószelepekelőnyben részesítik a szobahőmérséklet tisztító közegét, míg a kemény lezárt pillangószelepeket részesítik előnyben a magas hőmérsékletű részecskékhez; Ha a működési feltételek a kettő között vannak (például forró víz 150 ℃ -nél), akkor egy kompozit pillangószelep, amelynek fém tömítőfelülete van, kerámia vagy kemény ötvözettel hegesztett hegesztve, figyelembe lehet venni a teljesítmény és a költségek kiegyensúlyozását.
