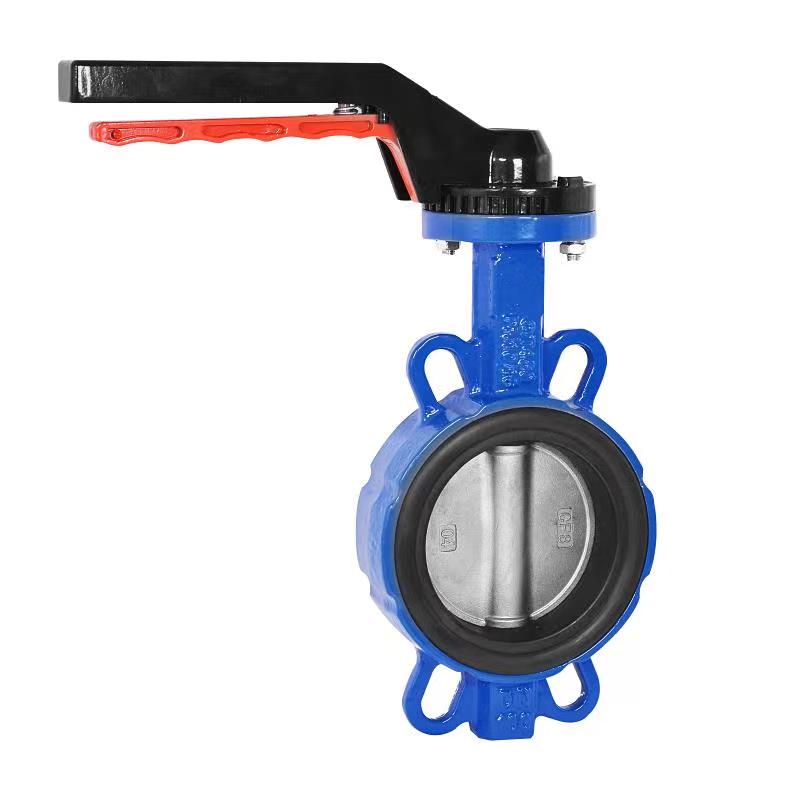

Vannak-e követelmények a pillangószelepek beépítési irányára vonatkozóan?

A telepítés irányapillangószeleps típusuk és munkakörülményeik szerint kell meghatározni. A kétirányú tömített pillangószelepekre általában nincs szigorú iránykövetelmény, de vannak ajánlott beépítési irányok; Az egyirányú tömített pillangószelepet a nyíllal jelzett irányba kell felszerelni, és a szelepszár irányának kerülnie kell a függőleges lefelé irányuló irányt a biztonságos működés és a tömítési teljesítmény biztosítása érdekében.

A pillangószelepek két típusra oszthatók: kétirányú tömítésre és egyirányú tömítésre. Kétirányú tömítetthezpillangószelepek, elméletileg nincsenek szigorú iránykorlátozások a beépítésre vonatkozóan, de a gyakorlati mérnöki gyakorlatban vannak ajánlott beépítési irányok. Például egy vízszintes csővezetékben a szelepszár iránya függőleges felfelé, vízszintes és 45°-os felfelé dőlés sorrendjében választható meg. Ez a beépítési mód könnyen kezelhető, és biztosítja a tömítés egyenletességét. Nagy átmérőjű pillangószelepeknél (mint például a DN500-as és nagyobb) ajánlatos a szeleptestet vízszintesen, a működtetőelemet pedig feljebb szerelni, hogy elkerüljük a szeleplemez saját súlyának a nyomatékra gyakorolt ​​hatását. Ha a csővezeték közege üledéket (például iszap, homok és víz) tartalmaz, akkor a kopás csökkentése és a szelep élettartamának meghosszabbítása érdekében javasolt, hogy a közegáram a szeleplemez tömítőfelületének hátulsó oldaláról jusson be.

A telepítés egyirányú zártpillangószelepekegyértelmű iránykövetelményekkel rendelkezik. A szeleptestet általában nyíljelzésekkel jelölik, és a nyíl irányának összhangban kell lennie a csővezetékben lévő közeg áramlási irányával a telepítés során, különben tömítés meghibásodását vagy közegszivárgást okozhat.

Mind a kétirányú, mind az egyirányú pillangószelepek nem szerelhetők függőlegesen lefelé a szelepszár irányában. Ha a szelepszár lefelé néz, a csővezeték közege kiszivároghat a szelepszárból, különösen savas, lúgos és mérgező közeg szállításakor, ami veszélyt jelent a kezelők személyes biztonságára. Ezenkívül a szelepszár lefelé történő felszerelése megnehezíti a kezelést, és a kezelőnek fel kell emelnie a fejét a működéshez, ami nincs összhangban az ergonomikus kialakítással.

A pillangószelepek beépítési helyzetének könnyen kezelhetőnek kell lennie. A kézi pillangószelepek fogantyúja vagy kézikereke általában 1,2 méterre van a kezelőpadlótól, körülbelül a mellkasi pozícióig, ami megkönnyíti a nyitást és a zárást. Ha a szelep a talajra van felszerelve, a kézikeréknek vagy a fogantyúnak felfelé kell néznie, és nem dőlhet meg; Ha falhoz vagy berendezéshez van felszerelve, hagyjon állóhelyet a kezelők számára, hogy ne dolgozzanak az égből.
