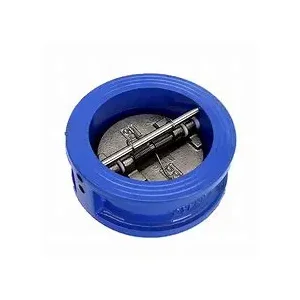

Öntöttvas pillangó -ellenőrző szelep

Az öntöttvas pillangó-ellenőrző szelep ostya típusú csatlakozása megkönnyíti a telepítést. Szorosan rögzíthető a két karima között, sok telepítési helyet takaríthat meg, és nagyon alkalmas az űrbe korlátozott csővezeték-elrendezésre.

Felépítés és működési elv

(I) szerkezeti tervezés

Az öntöttvas ostya -ellenőrző szelep elsősorban magrészekből, például szeleptestből, szelepcsatornából, szelep szárból, rugóból áll (néhány modellvel felszerelt). A szelepest öntöttvasba öntik, szilárd tartót és stabil szerkezeti alapot biztosítva az egész szelephez. A szeleplemez kulcsfontosságú elem a ellenőrző funkció eléréséhez. Alakja és szerkezeti kialakítása különböző munkakörülményektől függ. A gyakori formák közé tartozik az egykorong és a kettős lemez. A szelep szárát a szeleptárcsa csatlakoztatására és mozgási pályájának irányítására használják, hogy a szelepcsatorna pontosan és simán mozogjon a kinyitás és a bezárás során. Néhány ellenőrző szelep rugókkal van felszerelve. A rugó funkciója az, hogy segítse a szeleptárcsot a bezáráshoz, a bezárás javításához, és bizonyos mértékig csökkenti a víz kalapács előfordulását.

Ii.

Amikor a közeg normál irányba áramlik, akkor a tápközeg által generált nyomás nyomja a szelepcsatornát, hogy legyőzze saját gravitációját és lehetséges rugó ellenállását, hogy a szelepcsatlakozó a szelep szárán vagy a tűtengely körül forogjon. Ebben az időben a közeg simán átjuthat a szelepen, és a teljes csővezeték -rendszer normál áramlási állapotban van. Miután a közeg hajlamos visszaáramolni, a tápközeg visszaáramlása által generált fordított nyomás és maga a szelepcsatorna gravitációja miatt a szelepcsatlakozó gyorsan forog, és szorosan illeszkedik a szelepüléshez, ezáltal levágja a tápközeg refluxcsatornáját, és biztosítva, hogy a közeg rendszerben a közeg rendszer mindig egyirányú áramlást tartson fenn.

Műszaki paraméterek
